NOVATECH (诺法泰克) HBC-4300 热粘合自动控制仪(航空热补仪)
NOVATECH (诺法泰克) HBC-4300 热粘合自动控制仪(航空热补仪)是一个功能强大的热粘合控制系统,专门为当今航空和粘合工业的需求而制造。当飞机在空中高速飞行时,由于各种原因,比如振动,摩擦,腐蚀等造成飞机的机翼和机身的表面损坏。目前世界上最流行和方便的维修方法是采用粘合修复,其最大的特点是快速,方便,牢固,可靠, 但是由于各种粘合的材料以及粘合剂的不同,需要有性能良好的热粘合仪器来控制整个加工修复过程。
NOVATECH (诺法泰克) HBC-4300 热粘合自动控制仪提供3~6个程序控制的加热输出和16个温度计信号的输入。用户可根据不同的修理要求,采用不同型号的粘合剂,根据指定的温度要求可进行热粘合处理,选择所需的温度控制。NOVATECH 产品有6个自动加热器可同时工作,而美国产品只有2个加热器,无论是性能和效率都远远胜过美国目前制造的类似热粘和装置。澳洲皇家空军全部采用NOVATECH产品,另外英国空军,瑞士,新西兰空军也都使用该设备。NOVATECH HBC-4300 热粘合自动控制仪可用手提便携式电脑进行通讯和控制。

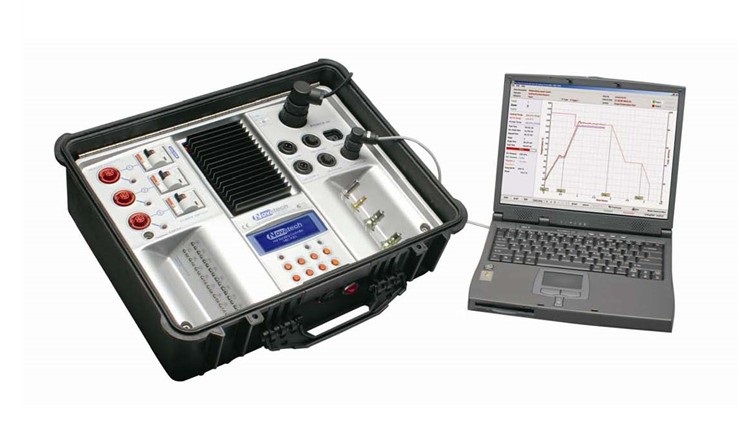

笔记本电脑可存放在HBC-4300 控制箱的盖子里,可操作距离长达100米,采用RS - 485通讯电缆。
特征:
1、 控制 3 到 6 个加热区
2、16个或32个热电偶输入
3、从一个控制箱同时运行两个独立的工作
4、 真空等级可编程
5、 加热器和热电偶的图表可存盘和记忆
6、 修复图片可以和温度分布一起保存
7、 自动粘合剂固化时间设置
8、 自动选择最热或平均热电偶作为温度控制
9、 记录和图形曲线以颜色表现最热,平均,最冷热电偶和真空
10、使用带有彩色屏幕和全尺寸键盘的笔记本电脑进行控制
11、每一个输出的加热区带有安全接地检测(RCD)
12、温度曲线图,真空,警报,修复图,修复照片都是彩色硬拷贝
13、自动/手动操作控制每个区,包括电源和真空
14、 在大型彩色屏幕上显示修理图样时,有着易于配置的热电偶/区域
15、软、硬拷贝备份
主菜单和控制功能菜单屏幕
主菜单和控制功能菜单能够快速访问所有的配置和监控显示屏幕
主菜单可以访问主要功能包括起始温度曲线和监测运行过程中的温度,以及访问控制功能菜单
控制功能菜单允许进入更详细的功能设置, 例如粘合剂的特点和设置密码访问
系统参数选择
热电偶/区域配置图
增加一个新的粘合剂
维修记录
以往的维修记录可以保存和回顾,该信息包括:
1.图形曲线显示每个区域最热和最冷的温度
2.真空度图形曲线
3.区域热电偶图
4.链接文包括修复的照片和文字描述
5.所有操作变化和报警信息
监测修复过程
修复过程可以用三种方法监测
1.修复可以通过图形的方式显示最热/最冷温度以及真空度随时间的变化情况。
在左边的面板可以显示设定值,功率等级, 预计完成时间和更多的细节。
2.一个表格显示出所有已启用的热电偶的温度,时间, 区域功率,粘合剂的类型和更多信息。
3.一个表格显示出所有已启用的热电偶的温度,时间, 区域功率,粘合剂的类型和更多信息。
NOVATECH HBC-4300 航空热补仪标准配置单(标配为3通道,6通道为选配,笔记本电脑和打印机用户自购)
HBC-4301 热补仪 | ||
HBC-4301包含部件 | 数量 | 单位 |
软件光盘 | 1 | 张 |
操作手册 | 1 | 本 |
校准手册 | 1 | 本 |
电源线(3相或单相)必须提供现场墙上插座 | 3 | 米 |
电脑连接线(配备9针 R232“D”型连接器) | 3 | 米 |
热电偶插头 | 16 | 个 |
加热器插座插头 | 3 | 个 |
真空快速连接头 | 2 | 个 |
接地插头 | 1 | 个 |
储存和运输笔记本电脑专用电脑箱 | 1 | 个 |
HBC-4302 扩展箱 | ||
HBC-4302包含部件 | 数量 | 单位 |
电源线 | 1 | 个 |
连接到控制箱的网络通信头 | 1 | 个 |
热电偶插头 | 16 | 个 |
HBC-4306 配件箱 | ||
HBC-4306配件箱包含部件 | 数量 | 单位 |
加热毯 95W, 75 x 150, 1米带插头连接线 | 2 | 块 |
加热毯 130W, 50 x 300, 1米带插头连接线 | 2 | 块 |
加热毯 195W, 150 x 150, 1米带插头连接线 | 2 | 块 |
加热毯 195W, 50 x 450, 1米带插头连接线 | 2 | 块 |
加热毯 350W, 200 x 200, 1米带插头连接线 | 2 | 块 |
加热毯 390W, 150 x 300, 1米带插头连接线 | 2 | 块 |
加热毯 520W, 200 x 300, 1米带插头连接线 | 2 | 块 |
加热毯 780W, 300 x 300, 1米带插头连接线 | 2 | 块 |
加热毯 1175W, 300 x 450, 1米带插头连接线 | 2 | 块 |
加热毯 1765W, 450 x 450, 1米带插头连接线 | 2 | 块 |
加热器扩展线5米 | 3 | 根 |
真空传感器总成带5米连接线和插头 | 2 | 套 |
真空软管总成和排气阀5米 | 2 | 根 |
真空泵排气软管5米 | 1 | 根 |
K型热电偶带连接线5米 | 16 | 根 |
IEC配电电缆(外加2个公线缆连接器) | 1 | 根 |
USB打印机接头(USB A到USB B) | 1 | 个 |
手持式热电偶温度指示器 | 1 | 个 |
30型真空嗅探器 | 2 | 个 |
